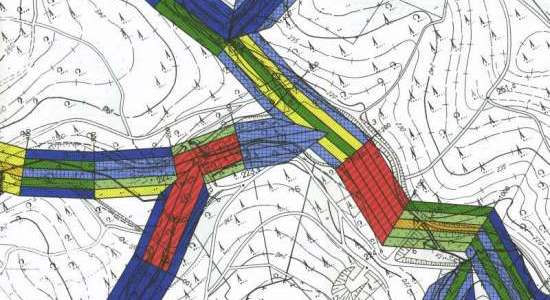

Beispiel für eine Gewässerstrukturgütekarte
Das betrachtete Fließgewässersystem zeichnet sich strukturell durch ein insgesamt sehr hohes ökologisches Potenzial aus. Der überwiegende Teil der Gewässerstrecken ist als "naturnah bis bedingt naturnah" ausgewiesen. Punktuell ist diese Signatur - vorwiegend im Sohlen- und Uferbereich - durch beeinträchtigte bis geschädigte Abschnitte unterbrochen. Diese Stellen finden sich an Gewässerquerungen durch Wege und im Bereich der Teichanlagen. Die Abbildung gibt einen Ausschnitt der Gewässerstrukturgütekarte wieder. Nachfolgend wird exemplarisch ein Erhebungsbogen zur Gewässerstrukturgütekartierung mit den erfassten Parametern dargestellt. |
|
|
| Gewässerstrukturgütekartierung NRW | |||
| |||
| Seite 1 | |||
| GKZ : 123456789 | Stationierung : 0+200 | Name : Irgendwobach | |
| Indentifikationsblock | |||
| Gewässersytem Bachlauf Name etc. |
TK25 Nr. der TK |
||
| Bearbeitung Name..... |
Datum xx.yy.zzzz |
Gewässertyp Mittelgebirge/Kerbtalgewässer |
|
| Gewässerbreite bis 1m |
obere Breite < 1m |
Sohlbreite < 1m |
Mittelwassertiefe 0.1 - 0.3m |
| Urbanisierungseffekte keine |
Gewässerlage Landschaft |
||
| Bewertung | ||||||||||
| Profilform | 1 | |||||||||
| Krümmung | 1 | Profiltiefe | 1 | Vorland | 1 | 6 | ||||
| Beweglichkeit | 1 | Breitenentwicklung | 1 | Gewässerrandstreifen | 1 | 1 | ||||
| Laufentwicklung | 1(1) | Querprofil | 1(1) | Gewässerumfeld | 1(1)4(1) | |||||
| Uferbewuchs | 1 | 4 | ||||||||
| nat. Längsprofilelemente | 1 | Uferverbau | 1 | 1 | ||||||
| anthr. Wanderhind., Malus | 0 | Uferausprägung | 1 | 5 | ||||||
| Längsprofil | 1(1) | Uferstruktur | 1(1)4(3) | |||||||
| Substrate und deren Verteilung | 1 | |||||||||
| Sohlverbau | 1 | |||||||||
| Sohlenstruktur | 1(1) | |||||||||
| Sohle | 1 | Ufer | 1 | 3 | Land | 1 | 4 | |||
| Bemerkungen keine |
|
|||||||||
| |||
Seite 2
| |||
| 1. Laufentwicklung | |||
| Laufkrümmung gestreckt |
Krümmungserosion vereinzelt schwach |
Längsbänke viele |
Besondere Laufstrukturen viele |
| 2. Längsprofil | |||
| Querbauwerke kein Querbauwerk |
Verrohrung keine Verrohrung |
Rückstau kein Rückstau |
|
| Querbänke viele |
Strömungsdiversität sehr groß |
Tiefenvarianz groß |
Strömungsbild gewellt gerippelt leicht plätschernd |
| 3. Sohlenstruktur | |||
| Sohlensubstrat Schotter, nat. |
Sohlenverbau kein Sohlenverbau |
Besondere Sohlenstrukturen viele |
|
| Substratdiversität sehr groß |
Makrophyten nicht kartiert |
Besondere Belastungen viele |
|
| 4. Querprofil | |||
| Profiltyp Naturprofil |
Profiltiefe flach |
Breitenerosion schwach |
Breitenvarianz groß |
| 5. Uferstrukturen | |||
| Uferbewuchs links bodenständiger Wald Krautflur/Hochstauden |
Uferbewuchs rechts nicht bodenständiger Forst oder Galerie keine/naturbedingt |
||
| Uferverbau links kein Verbau |
Uferverbau rechts kein Verbau |
||
| Besondere Uferstukturen links viele |
Besondere Uferstukturen rechts mehrere |
||
| Besondere Belastungen links keine |
Besondere Belastungen rechts keine |
||
| 6. Gewässerumfeld | |||
| Flächennutzung links bodenständiger Wald > 50% |
Flächennutzung rechts Nadelforst/Acker/Garten > 50% |
||
| Gewässerrandstreifen links flächig Wald/Sukzession > 50% |
Gewässerrandstreifen rechts flächig Wald/Sukzession > 50% |
||
| Schädliche Umfeldstrukturen links keine |
Schädliche Umfeldstrukturen rechts keine |
||
| Besondere Umfeldstrukturen links keine |
Besondere Umfeldstrukturen rechts keine |
||
|
